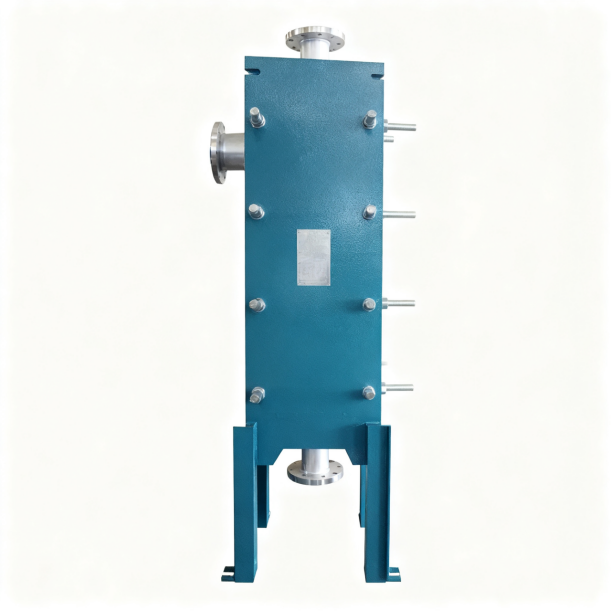

Trocador de calor de placas totalmente soldado

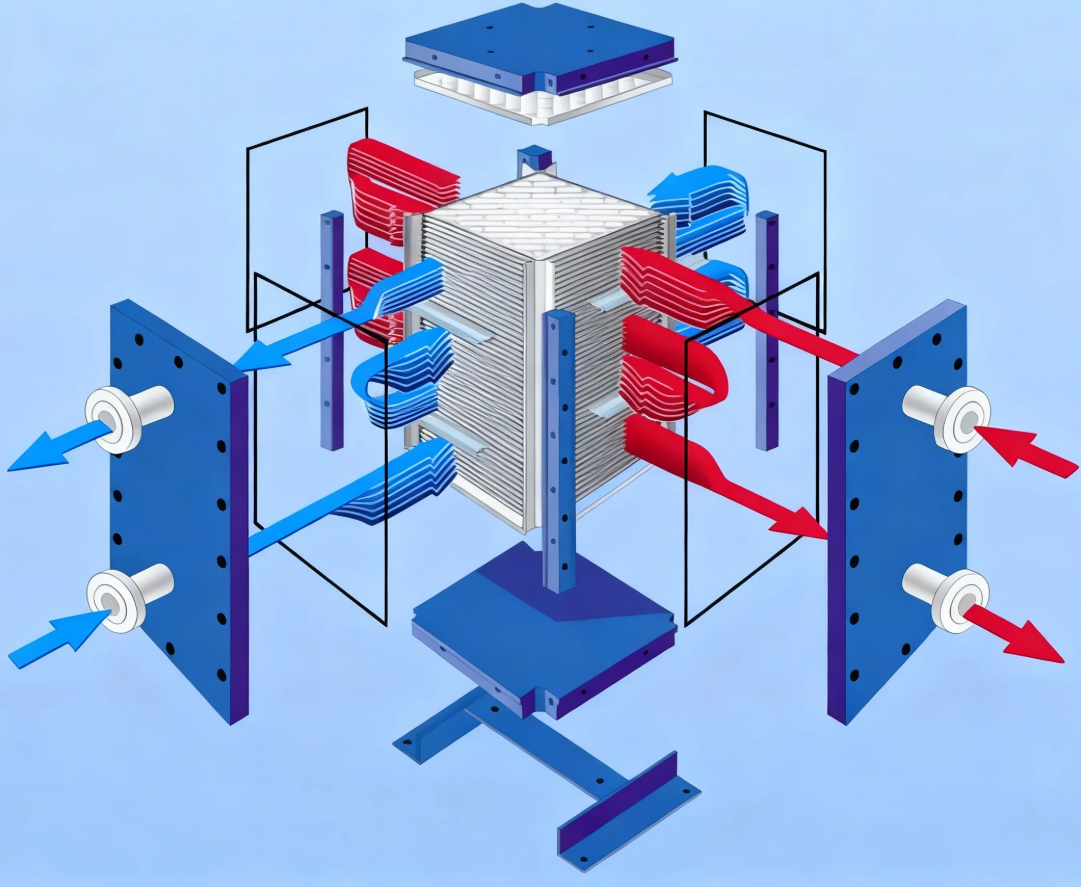

Um trocador de calor de placas totalmente soldado é uma unidade robusta de transferência de calor onde as placas são permanentemente fundidas em um bloco central usando técnicas avançadas de soldagem, como soldagem a laser. A diferença mais fundamental é que não contém juntas. Isso o torna ideal para aplicações exigentes, eliminando completamente o risco de vazamento e tempo de inatividade associado à degradação da junta, corrosão ou explosão sob alta pressão ou oscilações de temperatura.

Um trocador de calor a placas totalmente soldado é a escolha superior quando suas condições operacionais atendem a um ou mais dos seguintes critérios:
Meios exigentes: lida com altas temperaturas (normalmente até 350°C+) e altas pressões (normalmente até 4,0 MPa+).
Fluidos corrosivos ou perigosos: O meio é corrosivo, tóxico ou inflamável, tornando o vazamento zero um requisito crítico de segurança.
Incompatibilidade da junta: O fluido do processo degrada, dissolve ou danifica as juntas de borracha ou contém partículas que podem comprometer as vedações das juntas.
Restrições de espaço: Ele oferece uma área significativamente mais compacta do que um trocador de casco e tubo de serviço equivalente.
Manutenção reduzida: minimiza o tempo de inatividade e os custos de manutenção, eliminando a necessidade de substituição periódica das juntas.

Esta é uma preocupação comum, mas a facilidade de limpeza é uma característica chave do design. Enquanto o conjunto de placas é soldado, empregamos projetos inteligentes para garantir uma manutenção eficaz:
Modelos de design que podem ser abertos: Oferecemos modelos em que um lado do conjunto de placas pode ser aberto para limpeza mecânica com água de alta pressão, produtos químicos ou ferramentas especializadas.
Bicos removíveis: Para incrustações graves, podemos projetar unidades com conexões removíveis para melhor acesso.
Projeto resistente a incrustações: otimizamos a geometria do canal e a velocidade do fluxo durante a fase de projeto para minimizar o risco de incrustações e incrustações desde o início.

Oferecemos uma ampla gama de opções de materiais para atender meios agressivos. Além do aço inoxidável 304 e 316L padrão, podemos fabricar placas de:
Ligas de alto desempenho: incluindo Hastelloy® (C-22, C-276), Monel®, Inconel® (600, 625) e titânio.
Aços inoxidáveis ​​especiais: como SMO 254 e 904L.
Nossa equipe de engenharia pode recomendar o material mais econômico e durável com base na composição, temperatura e concentração específicas do fluido.

Os modelos totalmente soldados mantêm a alta eficiência térmica inerente aos trocadores do tipo placas. As placas corrugadas criam turbulência intensa, resultando em um coeficiente de transferência de calor que é normalmente 2 a 4 vezes maior do que o de uma unidade de casco e tubo. Isto significa que nossos trocadores são muito mais compactos e leves, muitas vezes exigindo menos área de superfície de transferência de calor, o que pode levar a menores custos de capital e de instalação.
