ما هو مكثف لوحة؟

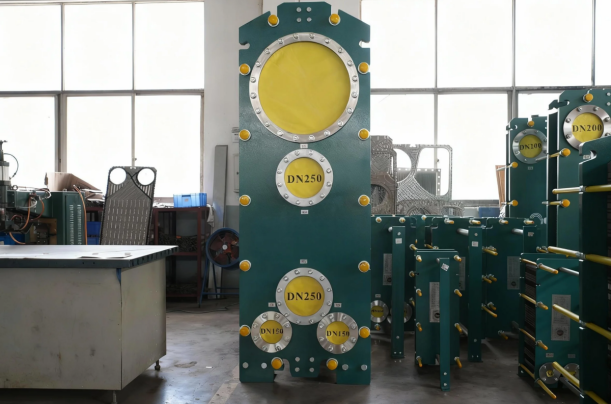

مكثفات الألواح هي معدات متخصصة تستخدم لتكثيف البخار في أنظمة التبخر أو التقطير. وهي تعتمد على تقنية شبه اللحام وتتكون من مجموعات ألواح وحشوات خاصة. أثناء التشغيل، يتدفق وسط التبريد ويسخن في القناة بحشية، بينما يتكثف البخار في قناة اللحام على الجانب الآخر. تم تجهيز هذه المعدات بمدخل بخار كبير الحجم ومخرج مكثف صغير الحجم.
-
مبدأ عمل مكثف اللوحة

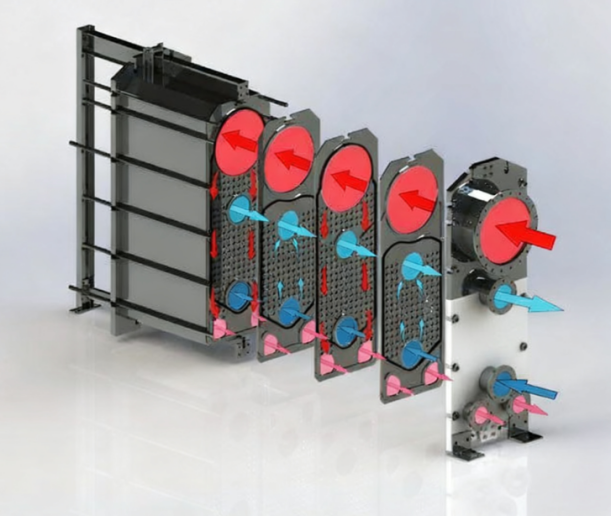

يعزز مكثف اللوحة بشكل كبير تأثير معدل التدفق على نقل حرارة التكثيف من خلال قنوات التدفق الضيقة وتدفق البخار من أعلى إلى أسفل. عندما يتدفق البخار في نفس اتجاه الفيلم السائل، فإن القوة سوف تخفف الفيلم السائل وتعزز نقل الحرارة. عند عكسه، فإنه يزيد من سماكة الطبقة السائلة ويؤدي إلى تدهور نقل الحرارة. ومع ذلك، بمجرد أن تتجاوز القوة الجاذبية، يتم نقل الغشاء السائل بعيدًا عن سطح الجدار، وسيزداد معامل نقل الحرارة بشكل حاد. لا يعمل هذا التصميم على تعزيز نقل الحرارة فحسب، بل يحقق أيضًا انخفاضًا منخفضًا في الضغط وتفريغًا سلسًا للمكثفات.
-
خصائص مكثف اللوحة
1) تهدف إضافة الأضلاع الرأسية على الألواح إلى تحقيق تأثير مزدوج: الأول هو تشكيل قنوات تدفق غير متساوية، والآخر هو تعزيز كفاءة التبادل الحراري بشكل كبير عن طريق خلق اضطراب.

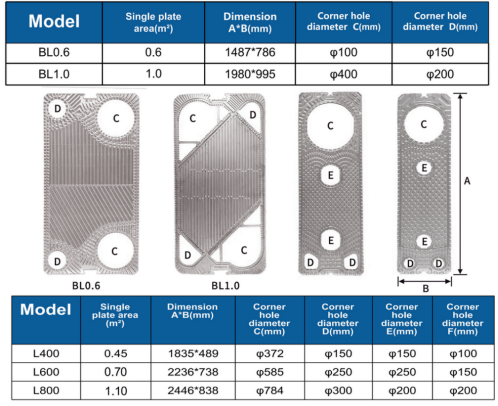

2) بعد زيادة قطر الفتحة على جانب البخار إلى 700 مم، تم وضع أضلاع تقوية حولها لتعويض الصلابة الضعيفة للوحة. تؤكد الحسابات التجريبية والاختبارات الهيدروستاتيكية أن هذا التصميم يمكن أن يلبي متطلبات الصلابة.
3) يتم تشكيل منطقة تحويل تدفق الشوكولاتة باستخدام كتل توجيه تدفق شبكية متناظرة تمامًا. تكمن ميزتها في أنها يمكن أن تجبر السائل على التوزيع في جميع أنحاء منطقة نقل الحرارة بأكملها. وفي الوقت نفسه، يوفر تصميم تراكب العقدة المتماثل أيضًا دعمًا قويًا فعالاً للألواح، مما يضمن استقرار قنوات التدفق الواسعة.
-
مزايا المكثفات اللوحية
1) مزايا الأداء: بالمقارنة مع النوع الأنبوبي، فإن مكثف اللوحة لديه هيكل أفضل تحت نفس ظروف العمل (أكثر إحكاما، وأخف وزنا، وأقل تكلفة)، ونظرا للقطر المكافئ لقناة التدفق الأصغر، فإن سعة التبادل الحراري (Q)، وسعة التبادل الحراري لكل وحدة مساحة، ومعامل نقل الحرارة (K) تزداد بشكل كبير بنسبة 16.79%، 76.63%، و89.11% على التوالي، مما يظهر إمكانية كبيرة للاستبدال.
2) ميزات التصميم: بالإضافة إلى المزايا المشتركة للمبادلات الحرارية اللوحية مثل الكفاءة العالية، الوزن الخفيف، التوافق، سهولة التنظيف، والمرونة العالية، فهي تتميز أيضًا بتصميمات فريدة مثل المقاومة المنخفضة، انخفاض الضغط المنخفض، التموجات المائلة، القنوات الواسعة، وأنابيب التوصيل الكبيرة. لا تعمل هذه التصميمات على تعزيز معامل نقل الحرارة فحسب، بل تتحكم أيضًا بشكل فعال في انخفاض ضغط الماء للتبريد.
3) قيمة التطبيق: يتم تطبيقه على نطاق واسع في عمليات تكثيف بخار التبخر المختلفة، ويمكنه استرداد مياه التبريد وتقليل التكاليف بشكل كبير. وتشمل السيناريوهات القابلة للتطبيق تكثيف البخار منخفض الضغط، والبخار الثانوي، وأنظمة التجزئة، ومحطات الطاقة الصغيرة، والوقود الخفيف مثل وقود الطائرات. وله تأثير ملحوظ في استبدال المكثفات المختلطة التقليدية، مع فوائد اقتصادية وبيئية متميزة.
